YTC5000智能絕緣電阻測試儀的操作使用說明

返回 打印
來源:儀天成電力  時間:2018/09/03  閱讀:
       YTC5000智能絕緣電阻測試儀是專業用來測試絕緣電阻的電力設備,內附高性能大容量充電電池,交直流兩用,并設有欠壓保護和電池過充保護。本絕緣電阻測試儀是通過對電力設備進行絕緣、吸收比、極化指數試驗,為系列絕緣試驗提供前期準確判斷。擁有重量輕,攜帶方便的特點,本產品三月包換,三年質保,終身保修,更有技術骨干上門指導。那么,儀天成電力設備有限公司就YTC5000這款絕緣電阻測試儀的使用方法做以下講解:

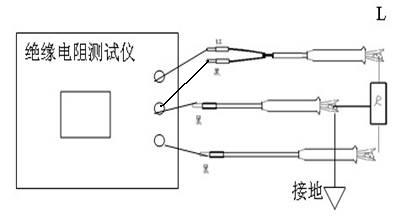

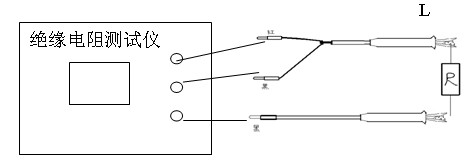

試驗前請接好測試線  測量接線圖:

                                                   圖A

                                               圖B
測量電氣產品的元件之間絕緣電阻時,可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時,三組可輪流交換,空出的一相應安全接地。(圖A)測量外殼接地起屏蔽作用的電器耐壓時如圖B。
        測量絕緣電阻時, “L”端接被試品, “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分,以消除表面泄漏所引起的誤差。
1. 開啟電源,液晶屏顯示如圖:

2. 選擇功能鍵(R;R60/15S;R10/1min)任一功能進入電壓選擇:

按左移右移鍵選擇合適的電壓。
3. “R”選擇進入,完成電壓選擇后進入“絕緣電阻測試”:

此時按確認鍵(ENTER)進入“正在測試”,顯示測試電壓和電阻值。

上圖是儀表連續測試電阻值狀態,此時按確認鍵(ENTER)便停止測試,自動切斷高壓,進入是否保存提示如下圖:
按確認鍵(ENTER)自動保存數據,保存完后自動返回圖3-1,準備下次測試。如果不想保存直接按返回鍵可以返回到測試界面,準備再次測試電阻值。按復位鍵完成操作。
開機后直接按功能鍵“R60/15S”進入圖2,選擇電壓確認后進入“吸收比測試”準備:

按確認鍵(ENTER)進入測試,返回鍵退出。

正在測試,若想停止測試,按確認鍵停止測試。吸收比測試完畢后自動計算比值,進入是否保存提示。

按確認鍵(ENTER)進入保存,自動保存后轉入再次測試準備界面(圖 4-1),不保存直接按返回鍵轉入再次準備測試界面。
按復位鍵完成操作此項測試。
開機后按功能鍵“R10/1min”進入“極化指數測試”,測試方式同4“R60/15S測試”。
7. 按功能鍵“系統”(SYS)進入

在“查看記錄”下按確認(ENTER)進入
此時按左移右移鍵分別查看8組歷史數據,記錄包括測試的內容和測試時間。如圖

按左移右移鍵切換“查看記錄”數據
在“修改時間”功能按確認(ENTER)進入

按左移右移鍵修改內容,確認(ENTER)鍵確定并選擇下一個要修改值。返回鍵可以返回上級菜單。
復位完成設置。測試前請接好被試品(使用返回鍵是返回上級目錄菜單,復位鍵是儀表系統復位。測試異常時請關機或按復位鍵)
湖北儀天成電力設備有限公司
2018年9月3日
