大地網接地電阻測試儀如何進行跨步電壓、跨步電位差測試呢？跨步電壓、跨步電位的測試是大地網接地電阻測試儀經常需要進行的測試項目，因此儀天成電力在本文就以YTC2830大地網接地電阻測試儀為例，來給大家簡單介紹該試驗應當如何進行。

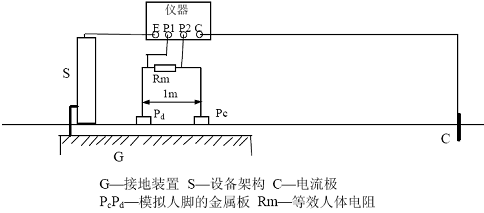

跨步電壓的測量接線圖如圖所示?？砂聪率霾襟E進行測試。
在離接地裝置較遠處打一個地樁作為電流極，該電流極離接地裝置邊緣的距離仍取為接地裝置最大對角線長度D的4倍以上。
用導線將儀器面板的C 端子與電流極可靠連接。再用導線將儀器的E 端子接至設備的接地引下線。
儀器的P1、P2端子分別接至模擬人腳的電極Pc、Pd,該電極可采用包裹濕布的直徑為20cm 的金屬圓盤，并壓上重物。兩電極中心距離為1 米。
儀器P1與P2端子間并聯等效人體電阻Rm，一般取Rm=1.5KΩ.檢測接線無誤后，接通儀器電源，選擇執行“接地阻抗測量”，設置好測試電流，儀器開始測量，測量完畢，可從液晶屏上讀取到阻抗值Z。
最后根據下式計算出跨步電壓Uk
Uk=Z* Is
式中Is 為被測接地裝置內系統單相接地故障電流。上述測量中，若儀器電壓輸入端不并聯等效人體電阻Rm，則所得結果為跨步電位差。
不同廠家生產的大地網接地電阻測試儀試驗方法會有一定的偏差，但是基本的接線和試驗原理都是相似的，電力工作者在使用之前需要先熟讀產品使用說明，嚴格按照說明書來進行試驗。
湖北儀天成電力設備有限公司
2018年9月26日
