互感器測試儀用于各種CT的實際接線方式詳解

返回 打印
來源:儀天成電力  時間:2019/07/26  閱讀:
        各種各樣的互感器在長時間使用之后,需要定期進行性能測試,因此需要用到互感器測試儀,試驗的過程中,進行互感器的CT測試需要經常做,本文就來給大家簡單進行互感器測試儀用于各種CT的實際接線方式詳解。
        用于CT測試的基本接線步驟如下:
        (1)用4mm2線將測試儀左側的接地端子連接到保護地。
        (2)連接CT一次側的一個端子和二次側的一個端子到保護地。
        (3)確保CT的其他端子全部從輸電線上斷開,其他繞組全部開路。
        (4)用2.5mm2紅線和黑線將CT的二次側連接到測試儀“Output”S1和S2插孔,用1.2mm2黃線和黑線將CT的二次側連接到測試儀“Sec”的S1和S2插孔,注意兩根黑線連在CT二次側已接保護地的同一端子上。
        (5)用1.2mm2綠線和黑線將CT的一次側連接到測試儀的“Prim”的P1和P2端子上,P2通過黑線與CT一次側連接到保護地的那個端子相連。
        (6)檢查接線無誤,開始測試。

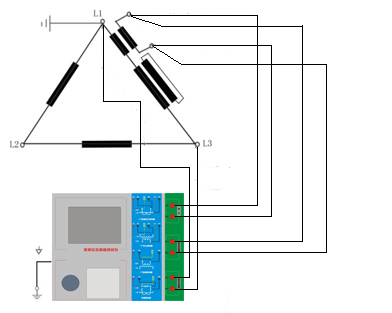

        1.測試儀在三角形接法變壓器上進行CT測試的接線方式如圖所示。
        2.測試儀進行變壓器套管CT測試時的接線方式如圖所示。
        注意:一次端子H1不能接地,否則一次側都接地了,則測試儀不能獲取正確結果。

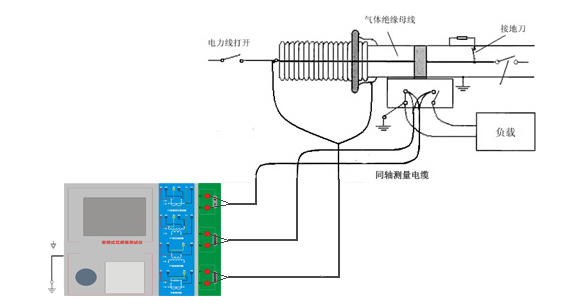

        3.測試儀在對GIS(SF6)開關上的CT測試時的接線方式如圖所示。
        注意:斷開與母線連接的所有開關,合上接地刀閘。
        變頻式互感器測試儀和普通型互感器測試儀的接線方法,會有所區別,本文主要講解的是變頻式互感器測試儀的接線方法,電力工作者在工作中,需要根據實際情況來進行判斷接線。

湖北儀天成電力設備有限公司
2019年7月26日
