電力工作者在工作中，經常需要使用直流高壓發生器來對高壓電力設備進行升壓工作，該設備使用非常頻繁，如果不了解其面板上的各個模塊的功能，是很難將該設備使用好的，本文就來給大家簡單介紹一下
直流高壓發生器面板上的功能怎么解讀。

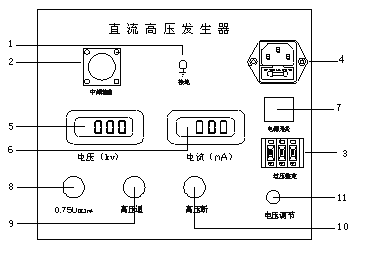

1、控制箱接地端子：控制箱接地端子與雙壓管接地端子及采樣接地端子經一點接地連接后，連接到地網。
2、中頻及測量電纜快接插座：主要用于底盤與倍壓部分的連接。連接時，只需按下電纜，順時針方向轉動插頭，在斷開電纜時才逆時針轉動電纜插頭。
3、過電壓設定開關：主要用于設置過電壓保護值。撥碼開關顯示單元為千伏，設定值為試驗電壓的1.1倍。
4、電源輸入插座：可以將隨機配置的電源線連接到電源輸入插座。（交流220伏+10%，插座有自己的安全管。）
5、數字顯示電壓表：及時數字顯示直流高壓輸出電壓。
6、數顯安培計：可以數顯直流高壓輸出電流。
7、電源開關：如果按前，開電源，開紅燈。反之亦然。
8、黃燈按鈕：該功能是專為氧化鋅避雷器0.75 udc1ma的快速測量而設計的。綠光是有效的。按下黃色按鈕時，黃色燈亮，輸出高壓下降到原來的0.75％，保持狀態。按紅色按鈕，紅綠燈熄滅，高壓切斷，退出0.75次。
9、綠燈按鈕：此為高壓開按鈕，高壓指示燈。當紅燈亮著時，按綠燈按鈕，綠燈打開，紅燈關燈，這意味著高壓電路開著，電壓可以增加。只有當電壓調節器返回到零時，此按鈕才有效。如果按下綠色按鈕，綠色指示燈仍亮，但松開按鈕時綠色指示燈熄滅，表示機器中的保護電路工作。
10、紅燈按鈕：如果紅燈亮，則表示電源接通，高壓斷開。綠燈亮?xí)r按紅色按鈕。綠燈變成紅色和紅色，高壓電路被切斷。
11、調壓電位器：電位器是一種多轉電位器.順時針旋轉以提升，反之亦然。該電位器具有控制電子零位置保護的功能，在升壓前必須恢復到零。
電力工作者使用直流高壓發生器，需要事先弄清楚直流高壓發生器的面板上的各個區塊的功能和原理，這樣在使用的時候，才能心里有數，手到擒來。
湖北儀天成電力設備有限公司
2020年3月15日
