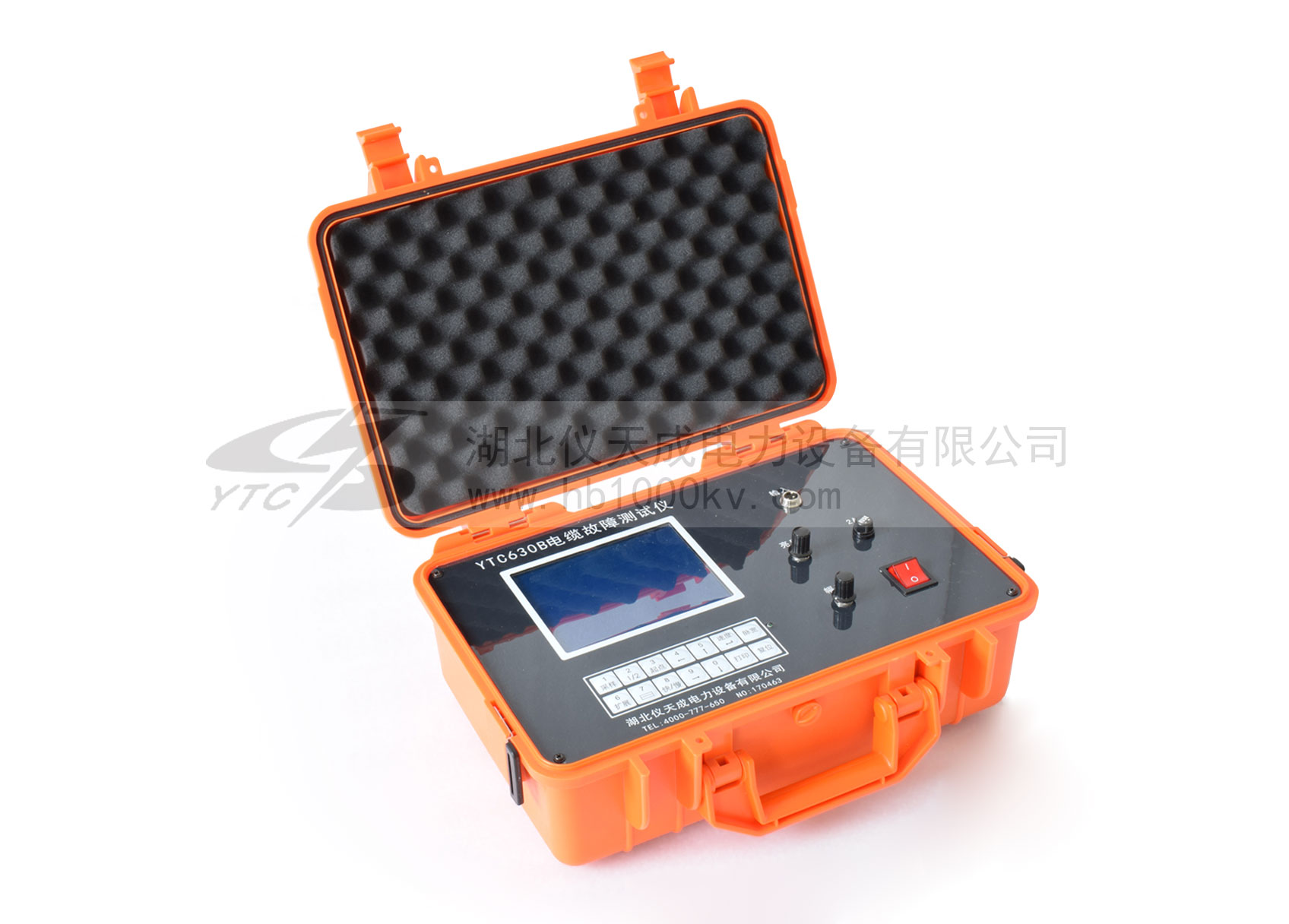

高壓電力電纜在受到外力損傷、內部絕緣故障原因，會發生電纜故障，造成供電中斷，因此需要用到電纜故障測試儀來快速找到故障點，而
電纜故障測試儀的沖閃法是其一個比較常規的試驗方法，非常適合電力工作者找電纜的故障點，那么使用電纜故障測試儀的沖閃法測電纜故障點的原理是怎么樣的呢？本文來為您進行簡單的介紹。
用于測試的高阻抗故障的泄漏紅色閃光方法。其他類型的低電阻的故障，也可用于測試紅色閃光法。試驗方法直閃光法相同，但電纜沒有施加到DC高電壓浪涌電壓通過球，但間隙施加，使得放電失敗擊穿，反射電壓（或電流），由記錄狀態期間這一刻該儀器由故障波形分析的位置決定。它是一種用于測量高電阻閃絡故障的主要方法。相同的采樣方式也被分割電壓采樣和電流采樣，當然，它可以被分成高和低擊穿電壓采樣，采樣電阻器和電感器，所述起始端和終端象采樣。由于當前采樣布線的低端是簡單，可靠和安全的，容易識別的波形，電流取樣方法是非常有實用價值。
閃光法的操作方法為：通電（上電復位）-復位（主菜單）-鍵1（工作選擇菜單）-鍵3（閃光1）。根據工作選擇菜單提示，flash可分為flash 1和flash 2兩種方式。Flash 1為正脈沖觸發模式（如電流采樣），F(xiàn)lash 2為負脈沖觸發模式（如高端電壓采樣）。按建議選擇當前采樣模式，按3鍵進入flash 1工作模式。進入閃光燈后，根據屏幕上提示的接線圖連接接線和取樣器。
該波形的特點是: 當?shù)谝粋€小正脈沖被球間隙擊穿且故障點沒有放電時，當輸入幅值較小或儀器靈敏度較低時，不會出現第一個小脈沖。 第二大正脈沖是故障點擊穿后形成的短路電流脈沖。 由于故障特性的不同，以及電容電壓和引線電感的存在，正脈沖前方會產生負反沖。 故障距離計算的起始點是第一放電正脈沖的前端，終止點是第一反射正脈沖前的負脈沖的前端。 （3）發射脈沖為正脈沖，反射脈沖為正脈沖，反沖前沿為負脈沖。 由于故障的性質，負后坐力的大小是不同的，但遠小于正脈沖的振幅
當光標被固定時，在正脈沖和基線的上升沿的交點處選擇起始光標，并且在負反沖下降沿和基線的交點處選擇結束光標。如果沒有負脈沖，則結束光標被設置在反射脈沖的上升沿和基線的交點處，并且故障顯示距離將增加大約10％。在固定點處，應在應壓縮粗略距離后確定參考點的位置。
電纜故障測試儀是一款比較常規的高壓電力試驗設備，電力工作者需要熟悉沖閃法的基本原理和方法，在工作中才能事半功倍。
