電力朋友們應該都知道電抗器是一種用于電力系統中的無功電流補償設備，具有改善電力質量、提高能效的功能。通過調節電抗器的感抗值，可以實現對電流的調節和控制，從而有效地降低系統中的電流諧波和功率因數。消弧線圈是一種用于電氣設備中的輔助設備，主要作用是消除電弧現象，保護設備和人員安全。它通過產生電磁力的作用將電弧破壞，并將其引導到安全地方進行熄弧。那么我們?cè)趯?duì)上述2個設備進行質量性能檢測時，需要注意哪些規定呢？今天小編就給大家簡單的說明下吧。
測量電抗器繞組連同套管的直流電阻，應符合下列規定：
1 測量應在各分接頭的所有位置上進行；
2 實測值與出廠值的變化規律應一致；
3 三相電抗器繞組直流電阻值相互間差值不應大于三相平均值的 2%；
4 電抗器和消弧線圈的直流電阻，與同溫下產品出廠值比較相應變化不應大于 2%
測量電抗器繞組連同套管的介質損耗角正切值 tanδ，應該滿足下面規定：
1 當變壓器電壓等級為 35kV 及以上且容量在 8000kVA 及以上時，應測量介質損耗角正切值 tanδ ；
2 被測繞組的 tanδ 值不應大于產品出廠試驗值的 130%；

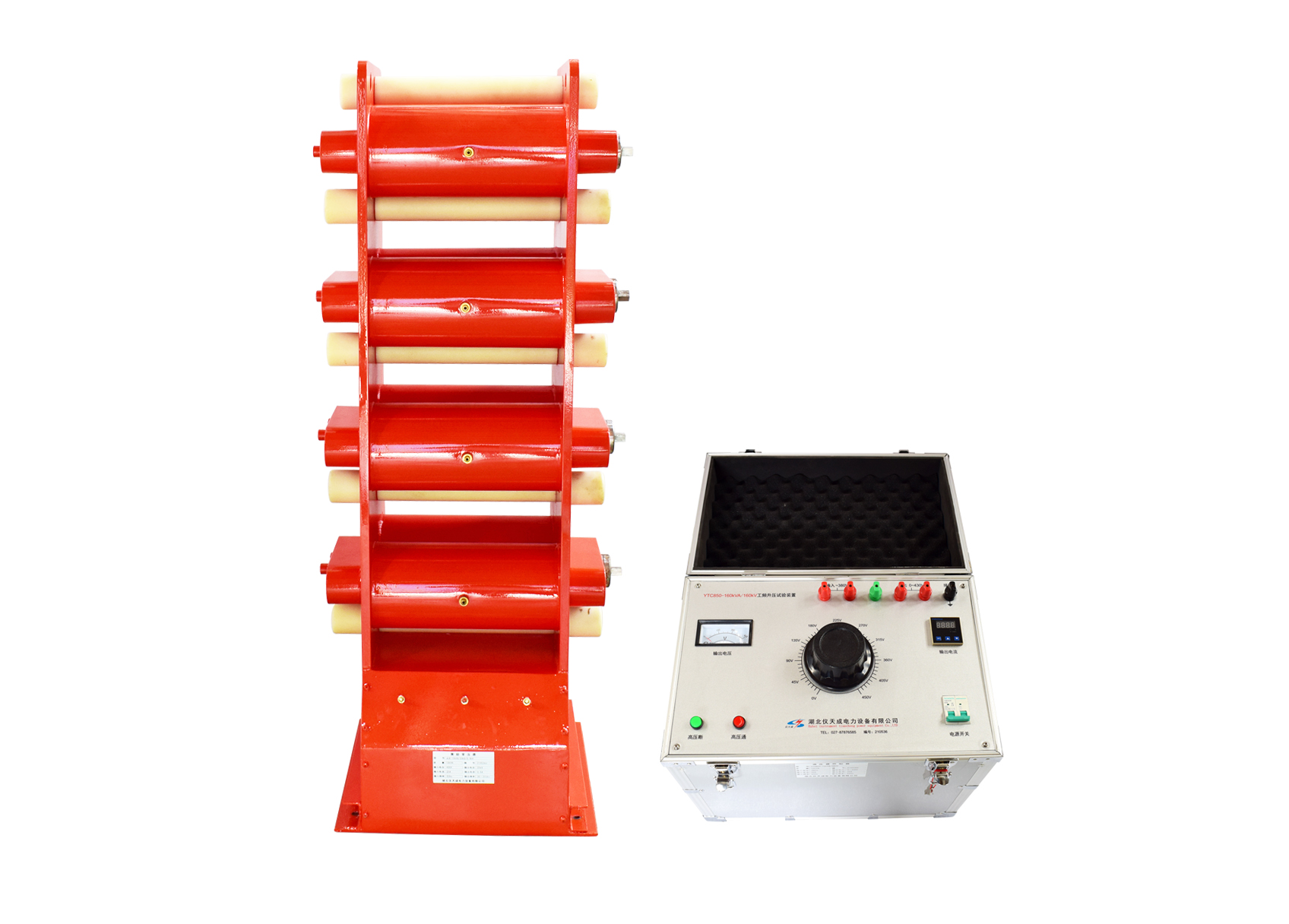

繞組連同套管的交流耐壓試驗，應符合下列規定：
1 額定電壓在 110kV 以下的消弧線圈、干式或油浸式電抗器均應進行交流耐壓試驗，
2 對分級絕緣的耐壓試驗電壓標準，應按接地端或其末端絕緣的電壓等級來進行。
電抗器和消弧線圈兩種設備在電力系統中起到重要的作用，能夠保證電力系統的穩定運行和安全運行，因而我們需要對其做好相應的質量檢測工作，方能夠讓其起到重要的作用。
湖北儀天成電力設備有限公司
2023年6月28日
